Hebei Juliang Technology Co., Ltd. är en av de ledande tillverkarna och leverantörerna av kompakt cnc-skärmaskin i Kina. Köp gärna CE-godkända maskiner tillverkade i Kina här från vår fabrik. Alla skräddarsydda maskiner är med hög kvalitet och konkurrenskraftiga priser.

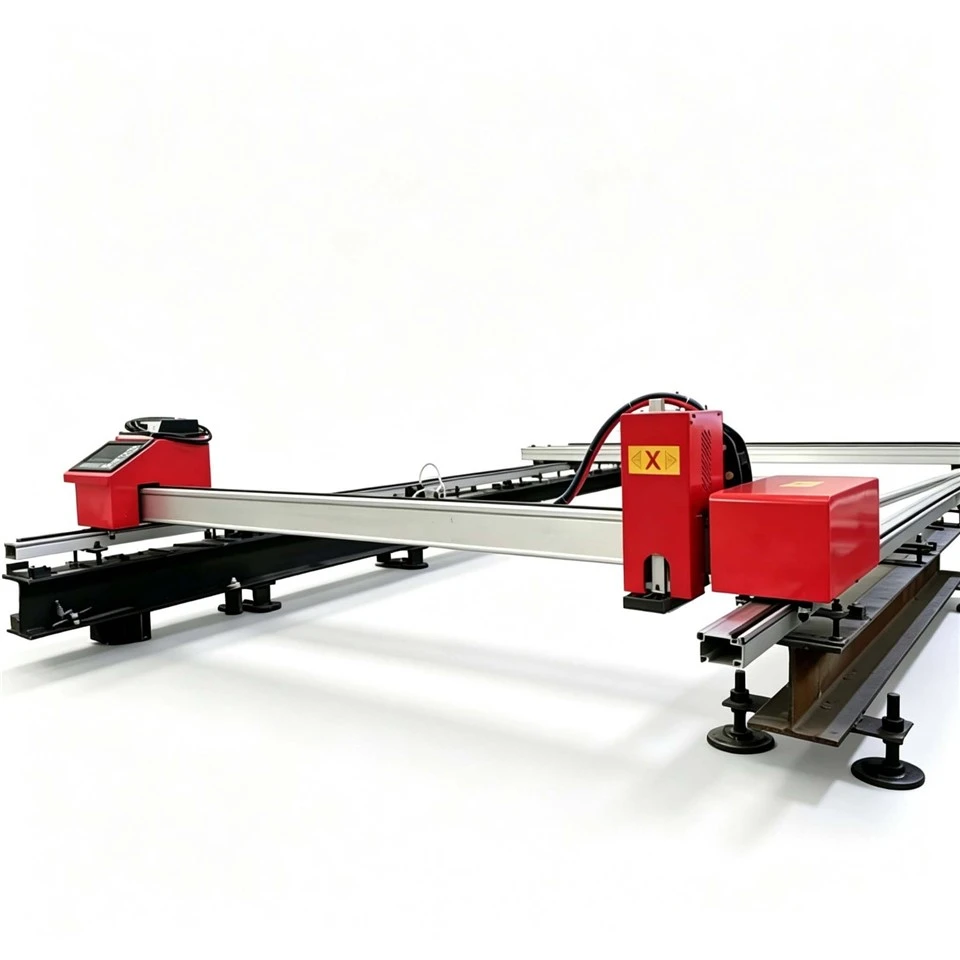

Vad är en kompakt CNC-skärmaskin?

Det är ett datorstyrt-system för att skära metall med värme, byggt för att erbjuda industriella-kvalitetsresultat i ett mycket mindre paket. Den här maskinen använder en plasma- eller oxy-bränslebrännare, förstår vanliga CAD-filer som DXF, DWG och PLT och skär igenom stål, rostfritt stål, aluminium och andra ledande metaller med samma precision som större maskiner. Den "kompakta" designen innebär att den tar mindre plats, vilket ger dig professionella CNC-funktioner utan att behöva ett stort dedikerat område.

Vi började skapa dessa på Hebei Juliang Technology Co., Ltd. eftersom vi ofta hörde verkstadsägare uttrycka detta vanliga problem: "Jag skulle älska CNC, men jag har inte plats för ett stort bord." Det är därför vi utvecklade en maskin som passar det utrymme du verkligen har, snarare än det utrymme du kanske önskar.

Hur fungerar det?

Kärntekniken bakom kompakta CNC-plasmasystem är identisk med den som används i full-industrimaskiner-optimerade för utrymme, effektivitet och enkel integration utan att kompromissa med prestanda.

Plasmaskärning är beroende av elektriskt joniserad gas (plasma) för att bryta ledande metaller. Tryckluft tvingas genom ett precisionskopparmunstycke, där en hög-båge överhettar gasen till plasma-och når temperaturer som överstiger 20 000 grader. Denna fokuserade plasmastråle smälter arbetsstycket vid kontakt, medan gasströmmen med hög -hastighet samtidigt sprutar ut smält material. Processen är kompatibel med alla elektriskt ledande metaller, inklusive kolstål, rostfritt stål, aluminium, koppar och mässing.

CNC-styrenheten fungerar som systemets centrala intelligens. Designfiler (t.ex. DXF eller DWG) importeras via USB eller nätverksgränssnitt. Användare väljer materialtyp och tjocklek från ett inbäddat, empiriskt validerat skärdiagrambibliotek; regulatorn konfigurerar sedan automatiskt optimal skärhastighet, gastryck, strömstyrka och genomsticksparametrar. Avancerad kontrollprogramvara har vanligtvis automatisk kapsling, feldiagnostik, realtidsparameterjustering och-på utvalda modeller-JPG-för att-klippa funktionalitet: fotografera helt enkelt en fysisk del placerad på verkstadsgolvet, och systemet genererar och utför en motsvarande skärbana.

Rörelse levereras via stegmotorer (standard på de flesta kompakta konfigurationer), i kombination med precisionsremskivor-och-timing-remdrift. Kuggremmar erbjuder låg tröghet, tyst drift och exceptionell positionsnoggrannhet-väl lämpade för de dynamiska kraven för kompakt-plasmaskärning. Större kompakta bord använder härdade kugghjul-och-kuggstång för ökad styvhet och lång-hållbarhet. Portalen går på marken, förspända linjära styrningar för att säkerställa exceptionell brännarstabilitet och repeterbarhet under höghastighetsklippning.

Automatisk brännarhöjdskontroll (THC)-standard i praktiskt taget alla konfigurationer-upprätthåller dynamiskt det optimala avståndet mellan brännaren och arbetsstycket. Detta kompenserar i realtid för plåtskevning, ytojämnheter och termisk distorsion-vilket eliminerar behovet av manuellt ingrepp och säkerställer konsekvent skärkvalitet över varierande förhållanden.

Skärbordet använder robusta, utbytbara lameller för att stödja arbetsstycket samtidigt som gnistor, slagg och smält utstötning kan passera fritt under. Många kompakta system integrerar en design för vatten-för effektiv rök- och rökdämpning-en särskilt värdefull funktion i verkstadsmiljöer med -trång eller ventilation-begränsad.

Vårt certifikat

Var passar denna maskin?

En kompakt CNC-skärmaskin tjänar ett anmärkningsvärt brett spektrum av applikationer inom flera industrier:
Små tillverkningsbutiker – Skapa konsoler, flänsar, ramar, paneler och anpassade metalldelar. En-butiker och små team drar nytta av automatisering utan det industriella fotavtrycket.

Metallkonst och skyltning – Gör intrikata mönster, bokstäver och former med rena, vassa kanter. Konstnärer och skyltmakare är några av de mest entusiastiska användarna av kompakta plasmasystem.
Underhåll och reparation – Skär snabbt av reservdelar eller-reparationslappar på plats. Jordbrukare installerar alltmer kompakta CNC-plasmaskärare för att tillverka sina egna maskindelar, vilket sparar på utlagd metallarbete.
Jordbruk – Tillverkning av utrustningsdelar, konsoler och modifieringar. Ett växande antal bönder håller på med verkstadsutrustning av teknisk-kvalitet.
Fordon och motorsport – Skapa anpassade chassikomponenter, fästen, avgaskomponenter och dekorativa delar.
Prototyping – Skapa snabbt anpassade metalldelar och komponenter för testning och design iterationer.
Utbildningsinstitutioner – Idealisk för att lära ut CAD/CAM-koncept, tillverkningstekniker och praktiska tillverkningsfärdigheter. Den kompakta storleken gör det möjligt för skolor med begränsat verkstadsutrymme.

Makerspaces och Home Shops – Hobbyister och tillverkare som vill ha professionell-kapkapacitet utan industriell prislapp eller fotavtryck.
HVAC – Kapa rörenheter, flänsar och tillbehör.
Nystartade företag och entreprenörer – Starta en tillverkningsverksamhet med minimal kapitalinvestering. En kompakt maskin kan vara grunden för en växande verksamhet.

Fallstudie 2: Metal Artist, Storbritannien

En metallkonstnär i Storbritannien skar design för hand med en plasmafackla. Komplexa mönster var nästan omöjliga och kvaliteten var inkonsekvent. Han kunde inte motivera en komplett industrimaskin-för dyr, för stor, för komplicerad.

Han köpte ett kompakt CNC-plasmasystem på bänkar med en skärarea på 610×610 mm. Den sitter på en arbetsbänk i hans studio. Inom en månad klippte han design som han inte ens kunde prova för hand. Hans arbetskvalitet förbättrades dramatiskt, och han började sälja anpassad metallkonst online. Inom ett år hade maskinen betalat för sig genom försäljning. Konstnären sa: "Jag brukade spendera timmar på ett stycke och var fortfarande inte nöjd med det. Nu spenderar jag minuter och resultatet är perfekt varje gång."

Vanliga frågor

1.Hur mycket utrymme behöver jag för den här maskinen?

Det beror på modellen. Bänkskivor med 610×610 mm skärytor kan passa på en standard arbetsbänk. Bordet på 1 500 × 3 000 mm kräver cirka 3,5 m × 1,8 m för själva maskinen, plus ytterligare utrymme för plåtlastning och åtkomst för operatören -ungefär 4 m × 3 m totalt. Vissa maskiner kommer med länkhjul så att du kan rulla dem mot väggen när de inte används. Vi kan samarbeta med dig i layoutplanering utifrån ditt tillgängliga utrymme.

2. Vad är skillnaden mellan en kompakt CNC-skärmaskin och en industrimaskin i full-storlek?

Kompakta maskiner har mindre skärytor, lättare konstruktioner och mindre kraft. De är bäst för tunnare material (upp till cirka 16 mm–25 mm) och mindre produktionsserier. Den största fördelen är deras storlek – de tar upp ungefär en-tredjedel av industriella maskiners utrymme. Industriella maskiner är mer robusta, byggda för kontinuerlig drift dygnet runt, och designade för hög-volymproduktion. Kompakta maskiner är idealiska för inlärning, prototyper, småjobb eller verkstäder med begränsat utrymme, medan industrimaskiner är för massproduktion.

3. Kan denna maskin hantera rostfritt stål eller aluminium?

Absolut. Plasmaskärning fungerar på alla elektriskt ledande metaller, inklusive kolstål, rostfritt stål, aluminium, koppar och mässing. Skärkvaliteten på rostfritt stål och aluminium är utmärkt och kräver minimal efterbehandling. Om du ofta arbetar med dessa metaller är en kompakt plasmaskärare ett smart val.

4. Hur mycket kostar det att köra en maskin?

Driftskostnaderna inkluderar förbrukningsvaror (elektroder, munstycken, skärmar), el och tryckluft. Förbrukningsmaterial kostar vanligtvis mellan $20–$100 per set och sista 1–3 timmars bågtid. Räkna med att spendera cirka $15–$40 per timme för skärning. För de flesta små butiker är detta betydligt billigare än att lägga ut skärning på entreprenad.
